معرفی

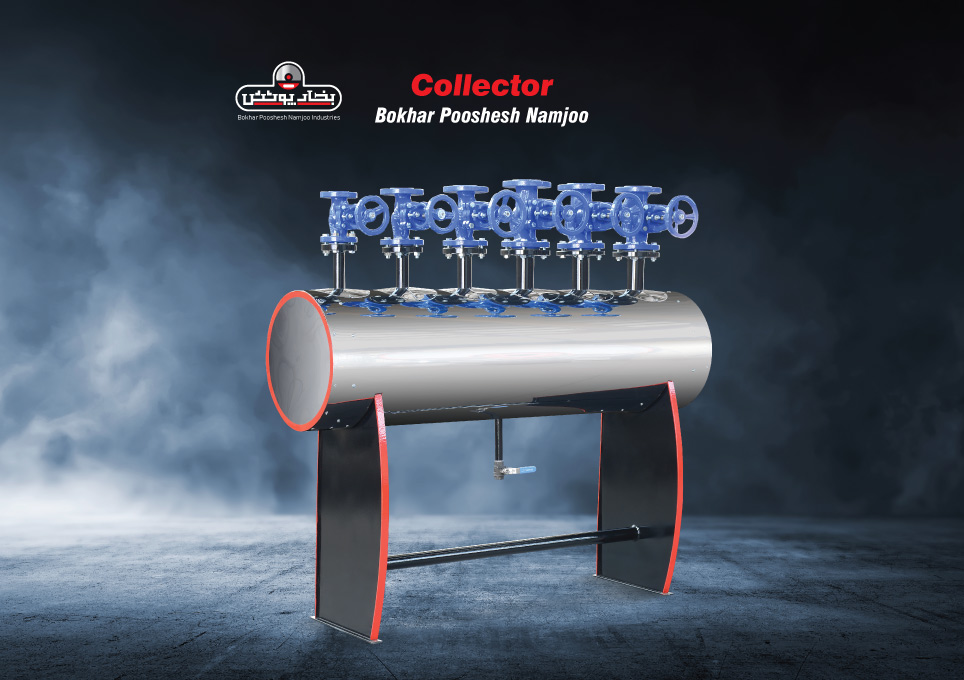

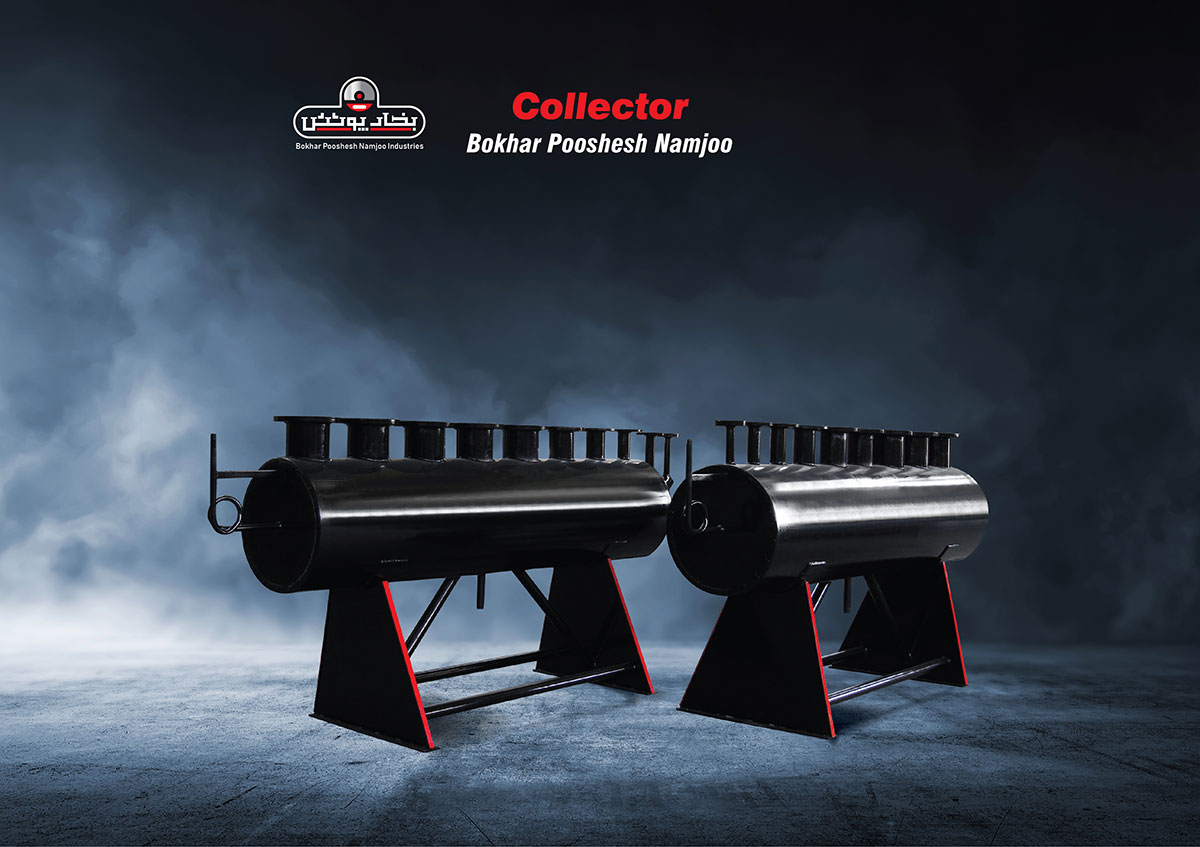

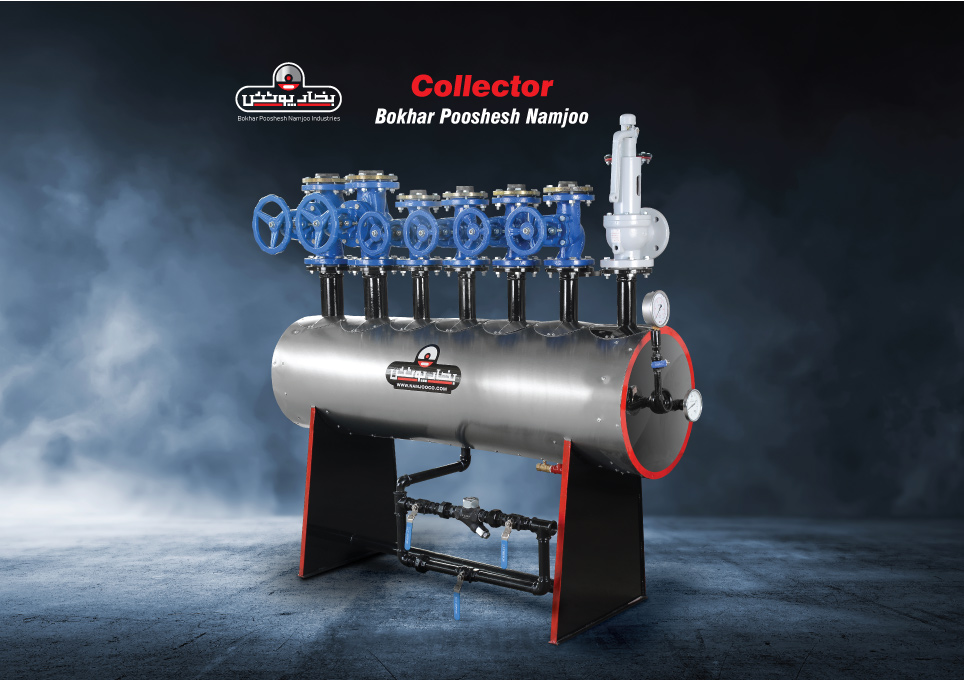

کاربرد کلکتور در لوله کشی تاسیسات بخار و آب گرم می باشد به عبارت دیگر، عمل جمع کردن بخار یا آب گرم از یک یا چند تولید کننده و تقسیم آن به یک یا چند مصرف کننده به وسیله کلکتور انجام می پذیرد. متریال استفاده شده در بدنه آلیاژ ۱۷mn۴ و لوله ST۳۵.۸ می باشد.<br>کلکتور بخار در سایزهای مختلف دارای ورودی و خروجی ها با سایز های مختلف نسبت به نوع استفاده ، ظرفیت و تعداد مصرف کننده ها میتواند متغیر باشد.<br>وظیفه: جمع کردن و تقسیم کردن بخار از تولید کننده به مصرف کننده برحسب سایز تولید کننده و مصرف کننده بخار یا بخار تولید شده از یک تولید کننده جهت استفاده برای چند مصرف کننده <br>سایز ورودی: معمولا متناسب با سایز خروجی دیگ بخار یکی میباشد<br>سایز خروجی: با سایز خط اصلی بخار و مصرف کننده ها و همچنین تعداد مصرف کننده متغیر و متناسب می باشد.<br>تمام ورودی ها و خروجی ها از شیرهای مخصوص بخار با دیسک استیل استفاده می شود.<br>فلانچ های بکار رفته: PN۱۶ می باشد.<br>پیچ و مهره های به کار رفته از فولاد با روکش گالوانیزه می باشد.<br>ورق به کار رفته نسبت به ظرفیت اندازه و فشار کاری کلکتور از ضخامت ۱۰ میلیمتر تا ۲۵ میلیمتر متغیر می باشد.<br>تمامی قسمت ها با سیم جوش های مخصوص جوشکاری و تست های غیر مخرب روی آنها انجام می شود.<br>داخل کلکتور به صورت کامل مهار کشی شده است تا فشار داخل خود را خنثی کند.<br>عایق کلکتور: پشم شیشه فشرده با روکش الومینیوم بوده که از نفوذ اب به داخل پشم شیشه و اتلاف حرارت جلوگیری می کند.<br>روکش کلکتور: ورق استیل از ابتدا تا انتهای کار می باشد.<br>کلکتور: دارای سوپاپ اطمینان می باشد جهت جلوگیری از حوادث احتمالی و بار اضافه<br>از مزیت های این دستگاه مجهز شدن به ترموتر آنالوگ جهت مشاهده دمای لحظه ای بخار و همچنین مجهز شده به مانومتر جهت مشاهده لحظه ای فشار بخار می باشد.<br>این کلکتور مجهز به تله بخار یا تراپ می باشد تا آب حاصل از میعان بخار در حرکت را بصورت خودکار از داخل کلکتور به کندانس انتقال دهد، همچنین به یک سیستم دستی نیز در این جهت مجهز شده تست تا در صورت خرابی تله بخار به روش دستی این کار انجام پذیرد<br>این کلکتور دارای پایه نگهدارنده جهت نصب راحت تر می باشد و تمام قطعات و واشرجات و فلانچ ها جهت سهولت لوله کشی پیش بینی و روی دستگاه نصب می باشد.
